Динамическая электронная система отображения карт

Введение в продукт
Динамический экран карты служит бортовым дисплеем PIS (Passenger Information System) для отображения динамической информации на карте в поезде. Он использует ЖК-экран промышленного класса и получает управляющие сигналы через сетевой ввод.

Электронная карта использует ЖК-дисплей и может отображать следующее содержимое:
· Направление движения поезда и карта всего маршрута;
· Станции отправления и назначения поезда;
· Подсказки объявлений станций (предстоящая станция, информация о прибытии, отправлении);
· Указание, с какой стороны будут открываться двери;
· Уровень загруженности вагонов (на основе суждения главного контроллера);
· Подсказки о пересадочных станциях;
· Индикатор изоляции дверей.

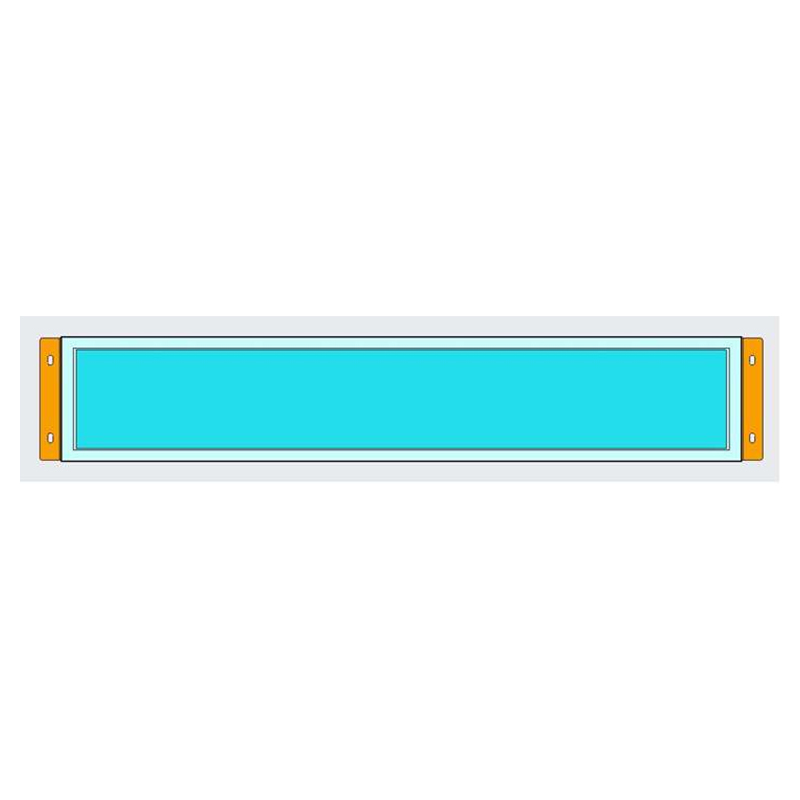

Схема установки (только для справки):

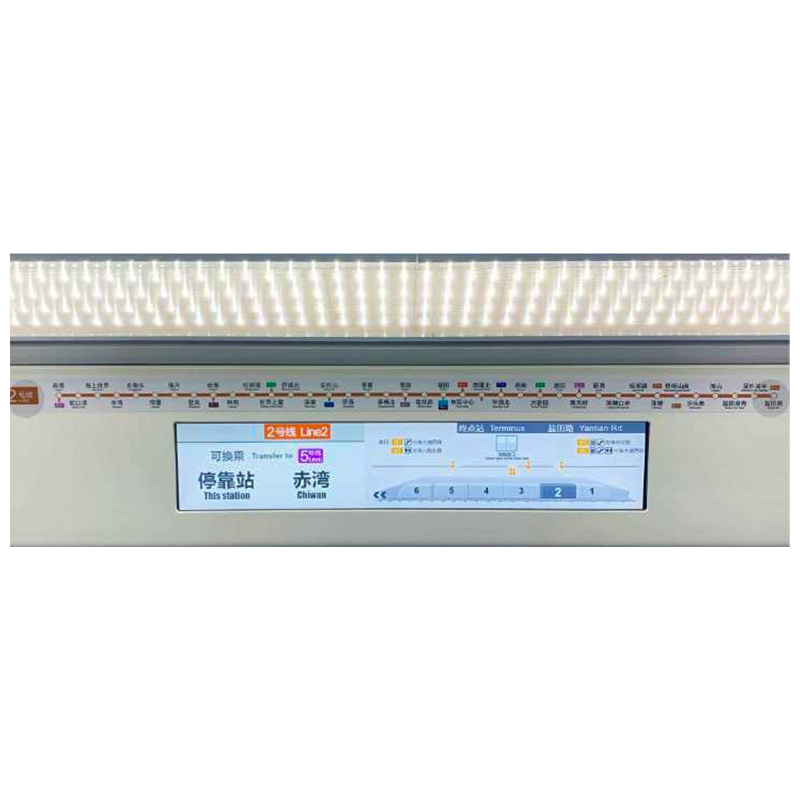

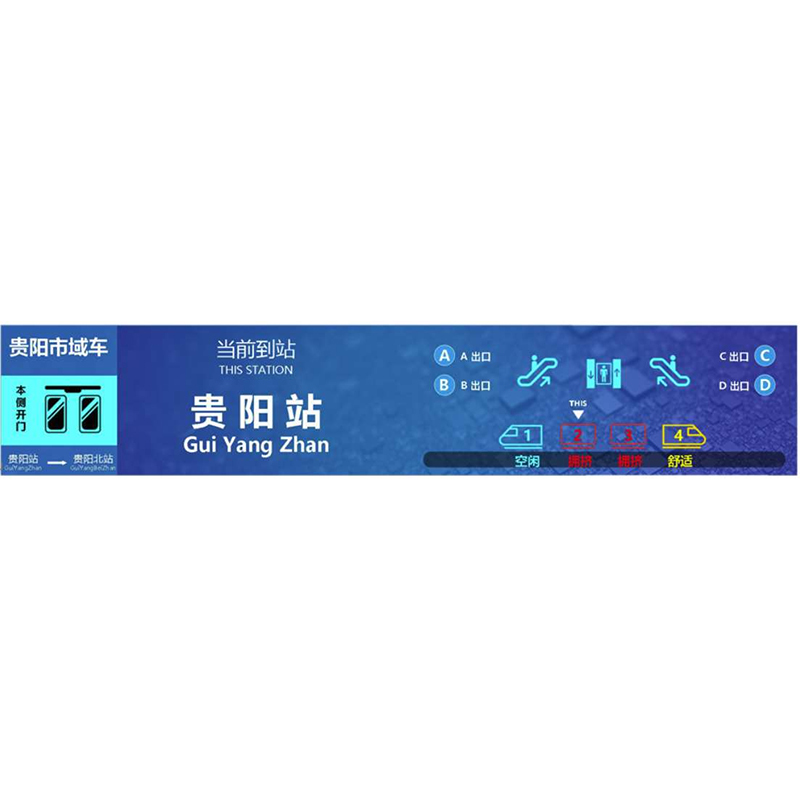

Схема отображения линии метро (только для справки):

Продукт Особенности
·Использует высокопроизводительную встраиваемую операционную систему промышленного класса, способную к длительной стабильной работе.
·Поддерживает одновременное обновление программы динамической ЖК-карты по всему поезду через сеть, включая шаблоны отображения и контент.
·Частые включения/выключения не повредят системное программное обеспечение устройства.
·Поддерживает форматы изображений, такие как JPEG, PNG, и динамические изображения.
·Для рекламного раздела должен быть предоставлен интерфейс динамической ЖК-карты, позволяющий пользователю обновлять рекламный контент, вместе с объяснением плана выделенной рекламной области.
·Эффективно противостоит вибрации, электромагнитным помехам, высокой температуре и определенной степени удара.
·Поддерживает локальное воспроизведение видео, изображений и текстовых дисплеев с USB-накопителя. Автоматически определяет IP-адрес при запуске на основе настроек перемычек адреса.
·Вышеуказанные интерфейсы поддерживают каскадные соединения и включают функцию Bypass, с подключением одного или нескольких устройств.
·В случае сбоя устройства или отключения питания связь и функциональность других каскадных устройств не будут затронуты.
·Автоматически включается и активирует экран (пользовательский сигнал не требуется); если экран остается в режиме заставки более 10 минут (настраивается) без получения сигнала, активируется защита от тайм-аута, и ЖК-экран переходит в спящий режим (черный/спящий), чтобы предотвратить отображение неверной информации пассажирам.
·Интерфейс динамической ЖК-карты и отображаемый контент могут быть настроены и скорректированы для реальных приложений.
·Протокол сетевой связи может быть обновлен и скорректирован в соответствии с фактическими потребностями приложения.

Технические параметры
